درباره نقشه های عمارت
نقشه های عمارت قدیمی :
نقشه های عمارت قدیمی درواقع برای کارفرمایاني بيشتر مورد نياز است و تهیه میشود ، که قصد مرمت ،احياء یا بازسازی ونوسازی ملک قديمی خودرادارند .
که فرآیند کار بدین شکل است که کارشناسان ما از محل مورد نظر بازدید بعمل آورده وبعبارتی اقدام به برداشت (رولوه ) مشخصات دقيق از ملک مورد نظر میکنند وسپس اطلاعات را درقالب طرح دستی (اسکیس) به کامپيوتر انتقال داده وترسیم نقشه ها عمارت فوق به انجام ميدهند.ودرنهایت آلبوم کامل نقشه های معماری (چون ساخت ) تهیه شده به کارفرمای محترم تحمل داده خواهد شد.
مشتریان این بخش دودسته هستند :
1) حوزه بوم گردی وگردشگری که قصد تغییر کاربری عمارت به محل گردشگری وبومگردی رادارند .
2) مالکین خانه های قدیمی که قصد بازسازی عمارت خودرادارند.
نقشه هایی که تهیه وترسیم میشوند وبصورت یک پکیج کامل وجامع تحویل کارفرمامیگردند بقرارزیراست:
پلان موقعیت ملک (1/200)
پلان آکس بندی ستونها ومحل قرارگیری وابعاد ستونها
پلان دسترسی پارکینگ
پلان اندازه گذاری کلیه طبقات
پلان مبلمان کلیه طبقات
پلان پشت بام (باشیب بندی ومحل آبروها واندازه گذاری کامل بانشان دادن کدهای لازم -دودکشها-داکتها-پوشش نورگير-حياط خلوت
دومقطع عرضی وطولی که حداقل يکی از مقاطع ازداخل راه پله بگذرد
کلیه نماهامشرف به گذرها ومحوطه وتعيين نوع مصالح مصرفی ومشخص نمودن تراز های ارتفاعی

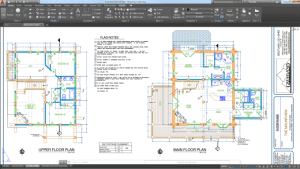

درباره نقشه های ازبیلت (AsBulit)
تعريف :
درصنعت ساختمان به نقشه هايی که از وضعيت موجود تهيه می شود اصطلاحا ازبيلت می گويند.
همانطوراز معنای لغوی ازبيلت (AsBulit) برمی آيد . به معنای ((چون ساخت )) يا ((همانطورکه ساخته شده است ))ميباشد. معنای فنی اين نوع نقشه اين است که پس از اجرای يک مرحله از پروژه ساخت . باتوجه به گزارش های متريال مصرفی وتغييرات احتمالی درنقشه اوليه کل عمليات انجام شده را بصورت يک نقشه به روزشده درآوريد.
خطاهای حين اجرا:
به عنوان مثال درپروژه ای پس از برداشت نقشه های ازبيلت فونداسيون مشخص شد دريکی از آکس های محور ستون به اندازه دو سانتی متر از موقعيت اصلی خود جابجا اجراشده است بنابراين برای تهيه نقشه های شاپ دراوينگ از نقشه های ازبيلت فونداسيون استفاده شده تا تغييرافوق لحاظ گردد.
علت :
تغييرات اعمال شده قبل وحين اجرابرروی نقشه های اجرايی با تاييد کارفرما بعنوان مثال دراجرای يک خط انتقال آب درداخل شهر ،قبل از اجرامتوجه وجود تاسيسات ديگرادرتراز خط اجرايی (طبق نقشه ها ) شديم وبه همين خاطربايد ارتفاع خط تغییر کند واين کار باعث تغيير نقشه ها ميگرددتاارتفاع واقعی خط لوله برای نگهداری وتعميرات معلوم باشد .
کاربرد:
1) نقشه برداری ميکروژئودزی جهت کنترل حرکت ديواره گوددرگودبرداريها ی عميق ويا تغييرات سازه های حساس مانند سدها درطول مرحله بهره برداری ونگهداری
2) تهيه نقشه ازبيلت ستونها وديوارهای حايل به منظور چگونگی بررسی وضعيت سازه از نظر نشست وپيچش وشاغولی وانتقال روش های مناسب تقويت سازه ودرصورت امکان رفع خطاها
3) تهيه پلان نمای يک ساختمان جهت اجرای نمای جديد يا بازسازی نمای موجود
4)پروژه های بازسازی تاسيسات الکتريکی ومحل خروجی وورودی لوله های تاسيسات وساير اجزای ساختمانی نظير حفرات کانال های آب وسرویس های بهداشتی
5) مستند سازی میراٍ فرهنگی وآثار تاريخی وملی وتهيه طرح های حفاظت ،مرمت ،احياء ،ساماندهی بناها وعمارتهای قدیمی ،محوطه های وبافت های باستانی و…
6)تهيه کليه نقشه هادرسه رشته معماری ،مکانيک وبرق ساختمان های تکميل شده جهت دريافت پايانکاربهره برداری ازسازمان نظام مهندسی
نقشه های سه گانه مورد اشاره عبارتند از :
نماچیه؟|سیمای ساختمان
نما چیست؟ | سیمای ساختمان
نمای ساختمان یکی از اجزاء بسیار مهم ساختمان است.
در سالهای اخیر پس از مطرح شدن دوباره اهمیت فضاهای عمومی و ارزش زندگی شهری، نما اهمیت دوباره ای یافته است. نما در عمل درون ساختمان را از بیرون و فضای خصوصی را از فضای عمومی جدا می کند. نما حاکی از موقعیت فرهنگی سازندگان ساختمان است و نشانگر میزان نظم طرح ساختمان، امکانات و ذوق تزیین و خانه آرایی طراح و مالک است. یک نما به مثابه معرفی وضعیت ساکنان ساختمان در بین عموم است نما در واقع صورت ساختمان و به بهترین بیان حالتی است که فرد طراح یا مالک از خود در برابر بیرون دارد. نماهای داخل ساختمان بیشتر جنبه خصوصی دارند، لیکن نماهایی که به سمت کوچه و بافت شهر باز می شوند، جنبه عمومی تر دارند.
بنابراین وجوه پشت و جلوی ساختمان از یک طرف دارای نمود اجتماعی و از طرف دیگر نمود مشخص ساکنان خود است. بنابراین نمای هر ساختمان باید هم با فضای عمومی همبستگی داشته باشد و هم بتواند حجم داخلی ساختمان را بیان نماید.
نمای هر ساختمان موثر در مجموعه شهری است که در آن حضور دارد و این تأثیر را در بدنه خیابانها یا میدانها که در آن قرار گرفته است می گذارد. اگر به نمای ساختمان واحدی، بدون در نظر گرفتن نمای دیگر ساختمانها فكر شود، همگونی نمای شهری در کلیت از بین می رود.
تناقض بين جنبه شهری و بیان فردی نما در صورتی می تواند از بین رود که ساختمان جزیی از شهر در نظر گرفته شود و ارتباطات آن با محیط اطراف چند جان
سئولات متداول :
– نقشه ازبیلت چیست؟
نقشه ازبیلت، نقشه ای است که بر اساس وضعیت واقعی اجراشده ساختمان تهیه می شود و برای بازسازی، پایان کار، مستندسازی و اصلاح نقشه ها کاربرد دارد.
– هزینه تهیه نقشه چگونه محاسبه می شود؟
هزینه بر اساس نوع خدمت، متراژ، میزان پیچیدگی پروژه، تعداد طبقات و زمان مورد نیاز برای برداشت و ترسیم تعیین می شود.
– زمان تحویل نقشه ها چقدر است؟
زمان تحویل بسته به نوع پروژه و حجم کار متفاوت است، اما پس از بررسی اطلاعات پروژه، زمان دقیق اعلام می شود.
– آیا بعد از تحویل، امکان اصلاح نقشه وجود دارد؟
بله، کارفرما میتواند با مراجعه به سایت درقسمت ” بازبینی دوم نقشه “ نسبت به ثبت سفارش اصلاح ورفع نواقص نقشه اقدام نماید.
– برای ثبت سفارش یا استعلام قیمت، روی کلمه تهیه ازبیلت کلیک نمائید ، تا اطلاعات پروژه برای کارشناسان تیم پشتیبانی نقشه مقشه ارسال ودر صورت رزرو نوبت بازدید کارشناس با شما تماس گرفته شود.
